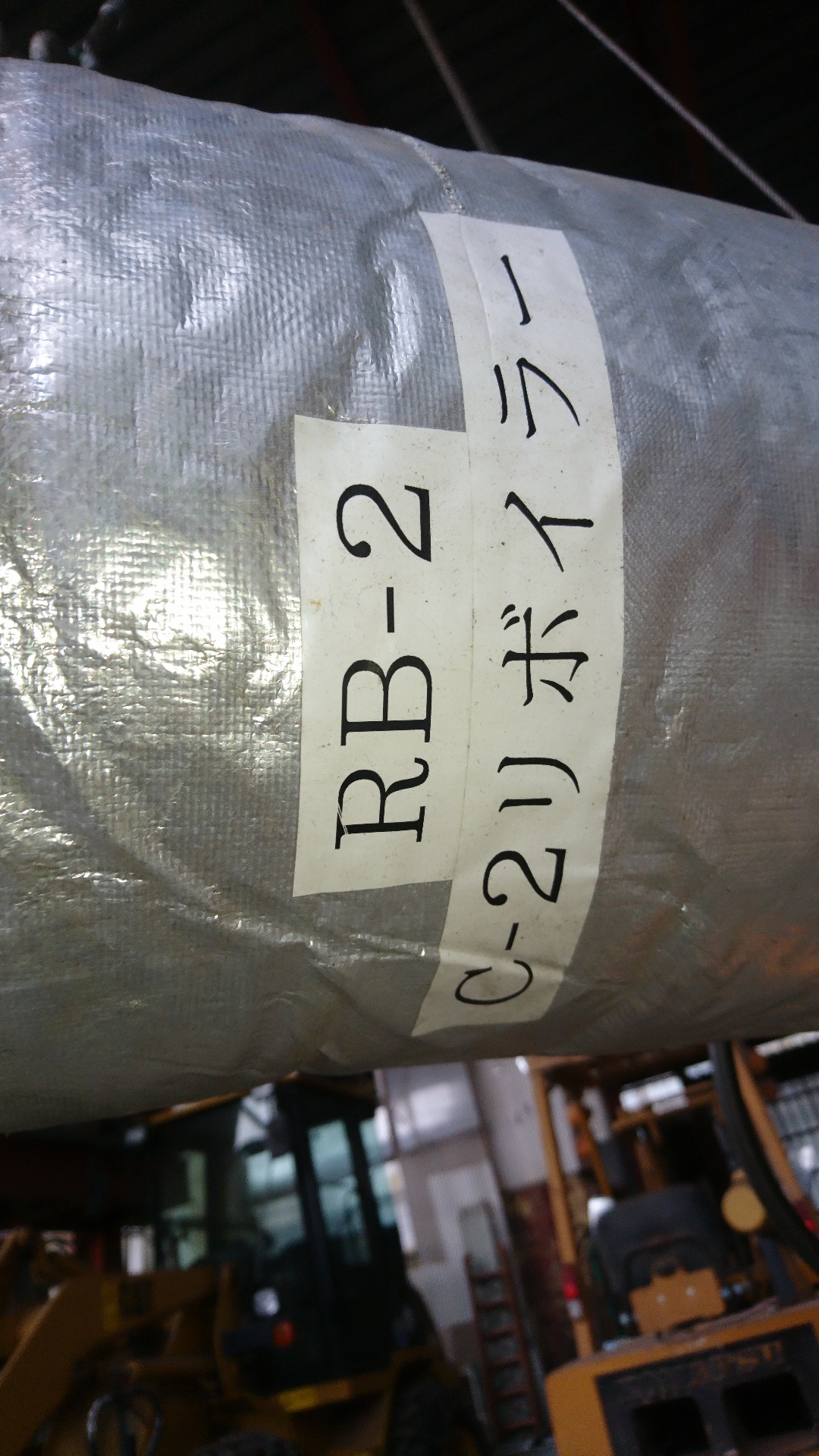

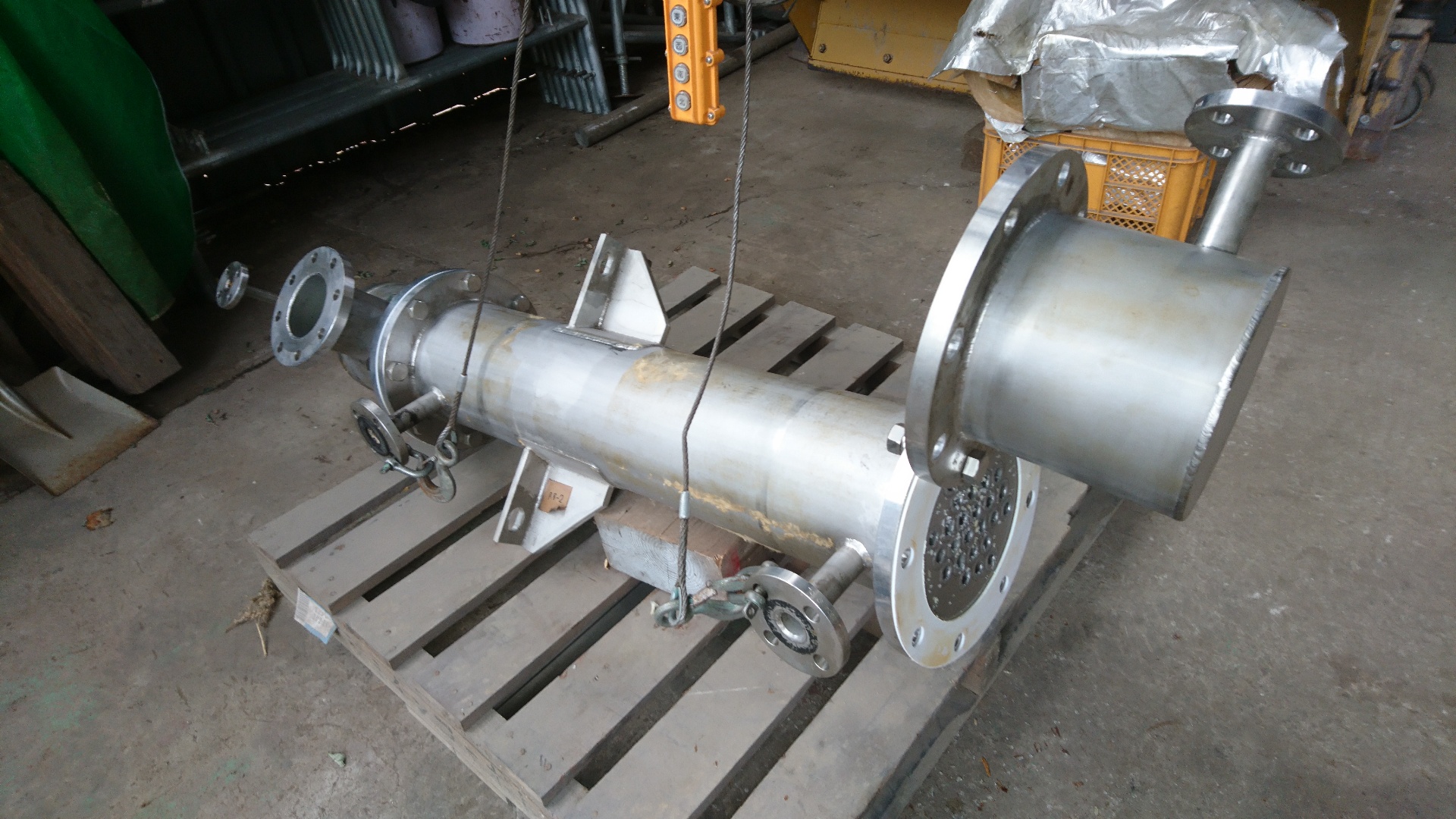

リボイラー
| 商品名 | リボイラー |
|---|---|
| メーカー | ー |
| 型式 | 縦置円筒型 |
| お問い合わせ番号 | b05-0093 |
| 年式 | 2001 |
機器の詳細
| 有効伝熱面積 | 1.70m2 |
|---|---|
| 設計圧力 | 胴側：0.4Mpa 管側：FV～0.19Mpa |
| 設計温度 | 胴側：180℃ 管側：180℃ |
| 寸 法 | 200A×990Lmm（胴部） |
| 材 質 | 胴板：SUS304 管板、鏡板他：SUS329J4L |
| ノズルリスト | 液入口：25A 液出口：100A 熱媒入口：25A 熱媒出口：25A ドレン：15A |
組立図 RB-2.pdf
